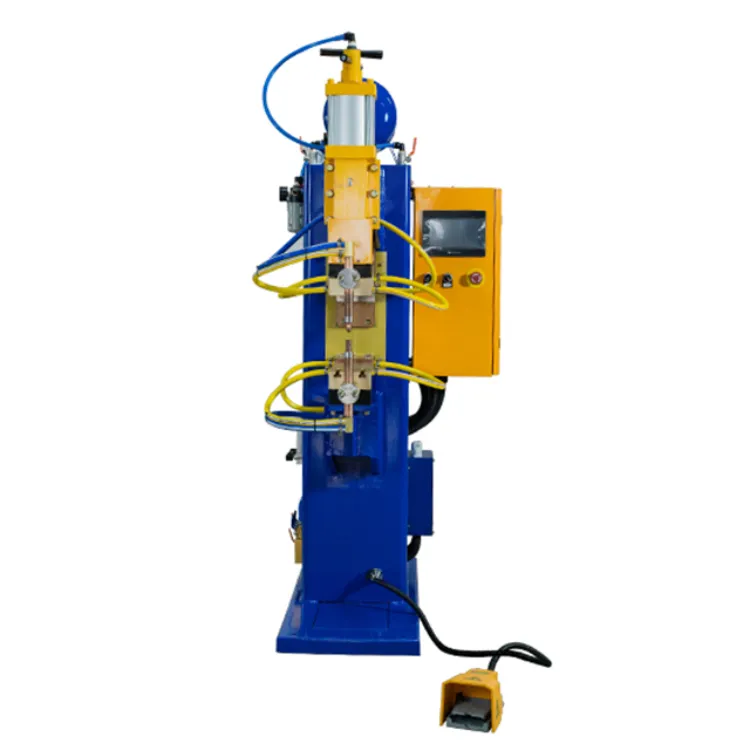

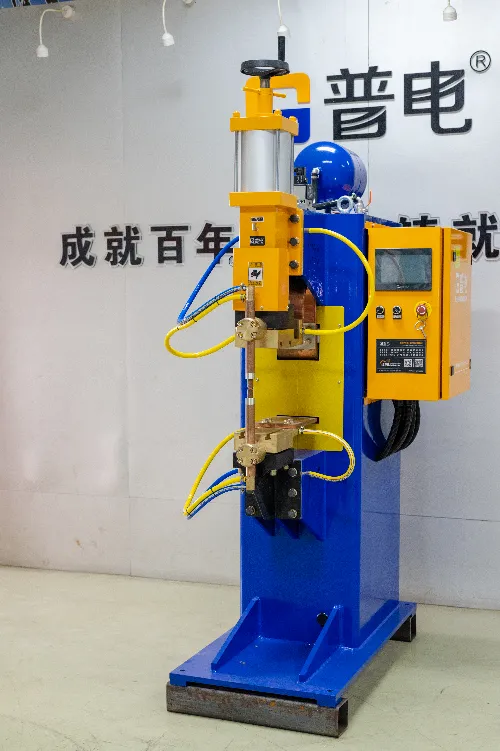

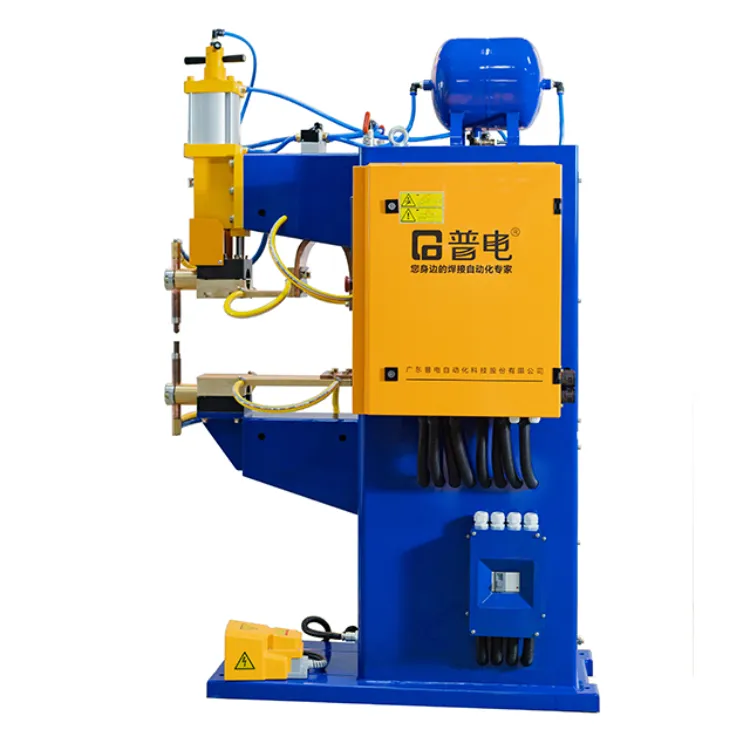

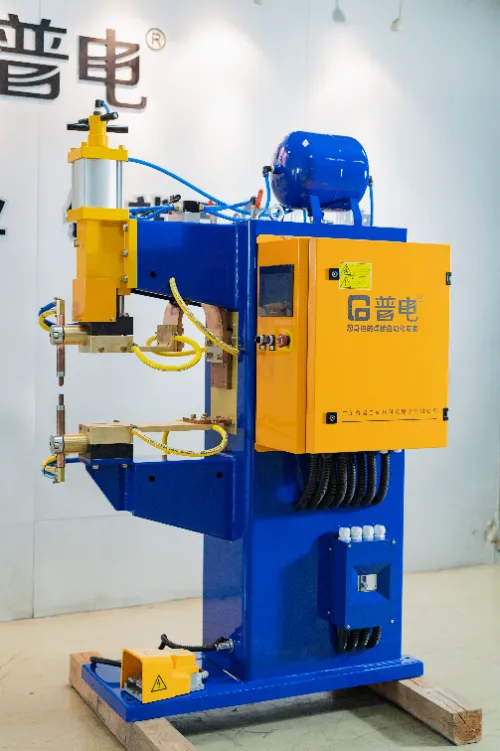

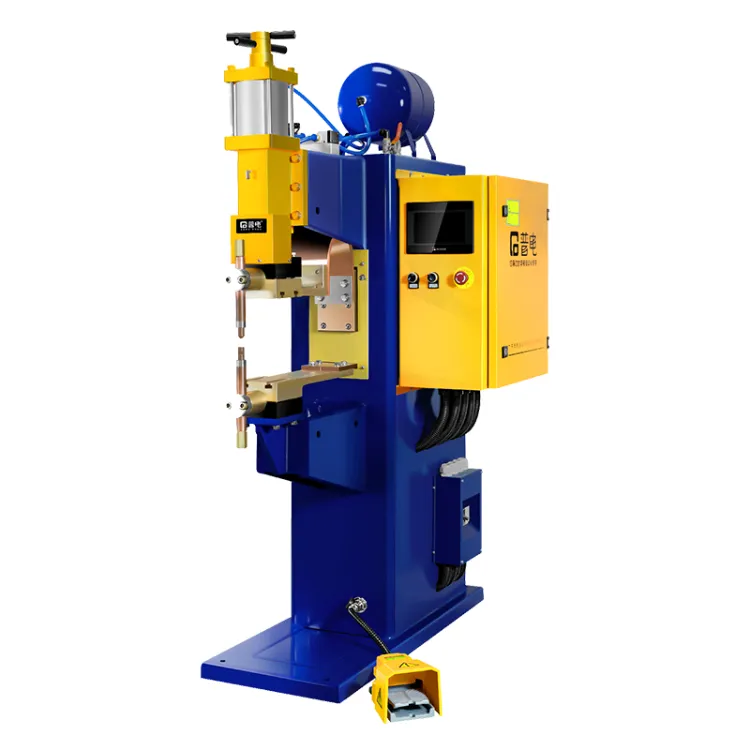

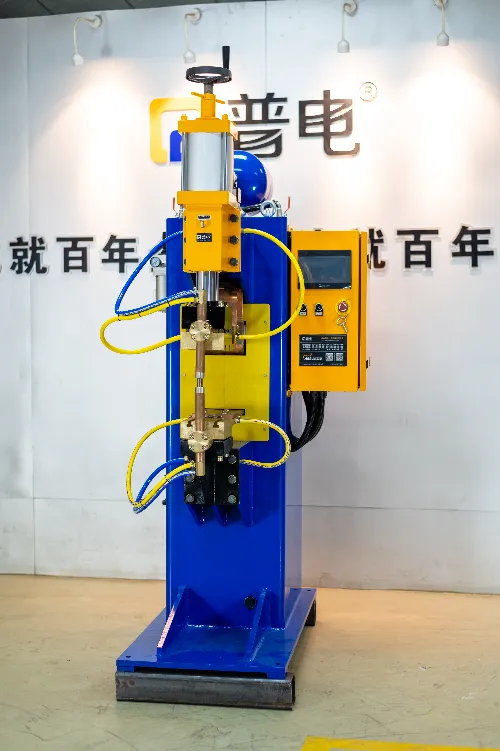

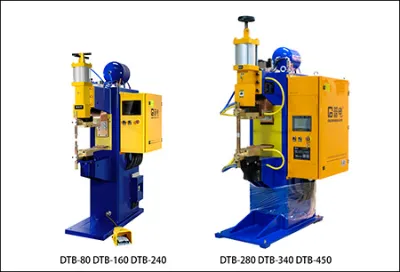

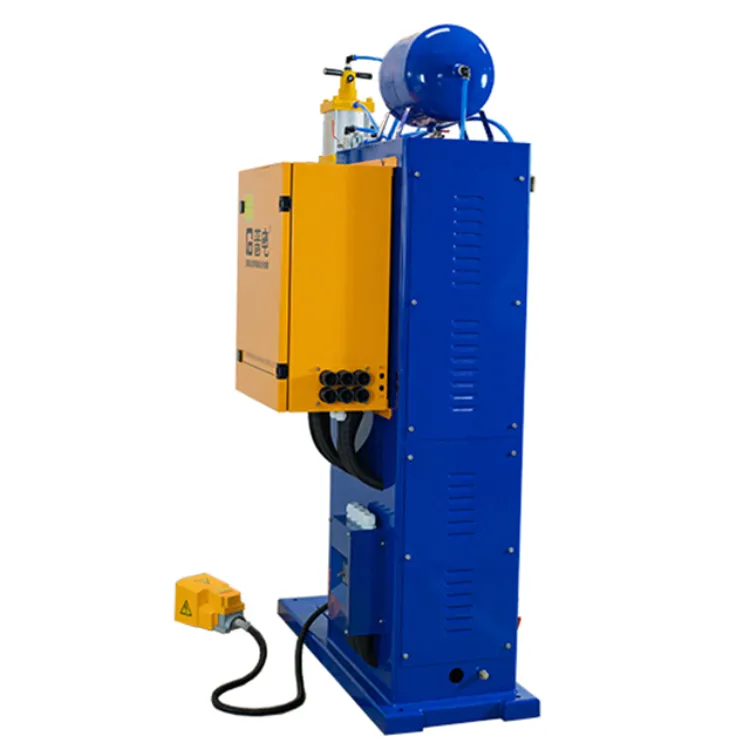

型号：DTB-80 DTB-160 DTB-240 DTB-280 DTB-340 DTB-450
特点：节能、节电、高效、运行成本低、焊接质量高。

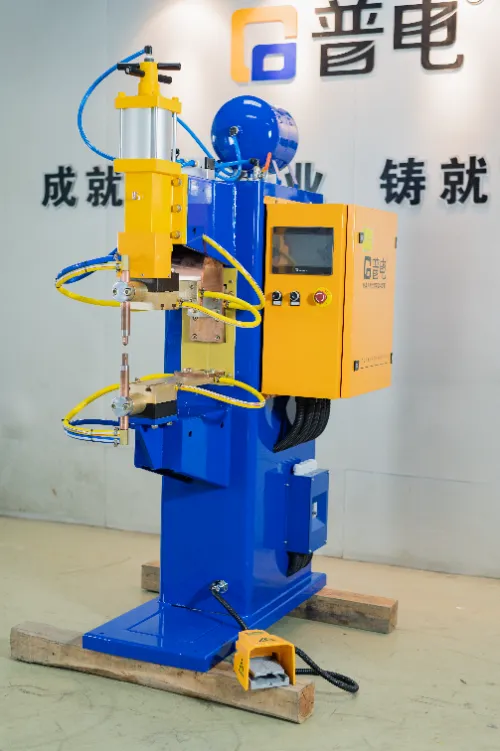

产品概述：中频逆变直流点焊机将工频（50Hz）交流转换为中频（1000Hz）直流输出。其时间分辨率高于工频分辨率，控制精度也有所提高，输出电流不受二次输出电路变化的影响。热效率高，输出功率比大，焊接质量好。与传统的工频焊机相比，逆变式中频直流焊机具有高效节能的特点。这是电阻焊领域的一次技术革命突破。

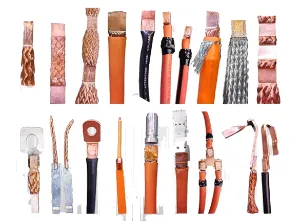

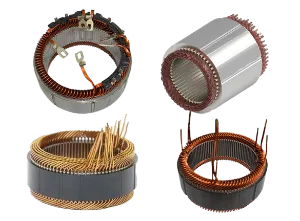

用途：特别适用于铝、铜、镀锌板、碳钢、镍、钨等金属材料、高温漆包线、软连接、电感线圈的焊接。广泛应用于汽车及汽车零部件制造、新能源动力电池、光电通讯、电光源、压缩机、五金、家具、厨具等金属制品的焊接。
无需技能培训，操作简单，新手上岗也能轻松掌握。
设计寿命20年，工业实验室超过10万小时以上强化工作及老化测试
焊点表面氧化和变形很少，甚至“无痕”，焊接牢固质量好

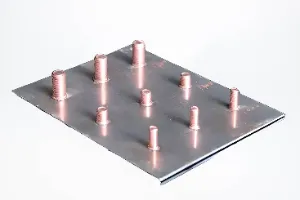

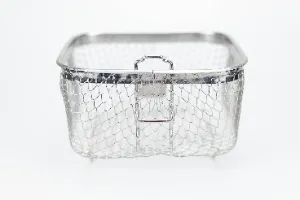

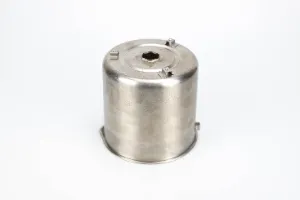

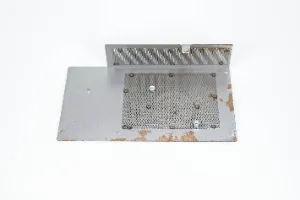

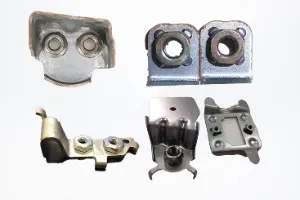

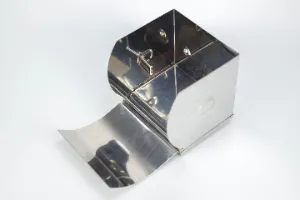

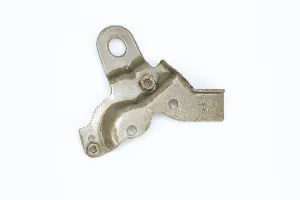

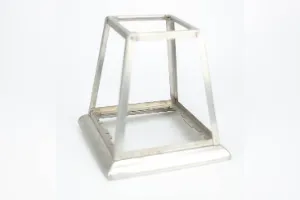

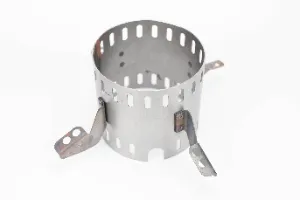

金属箱柜、汽车零部件、紧固件、电子元器件、仪器仪表、电池点焊、五金点焊、电气开关、端子线、线网、网筐等
功率大，打点速度快，耗费时间短，焊接效率高
为不同产品工件，定制大小不同的夹具、电极臂电极握杆、电极头，可定制高度自动化焊接设备及流水生产线
中频焊接控制器和电流闭环控制，可以快速控制实际焊接电流，输出电流为直流，电流平稳，电感电抗为零，工作频率为1000Hz，时间控制以ms为单位，焊接程序可实现预热、焊接、回火等多种焊接功能，实现复杂焊接功能，人性化设计，可保存多个焊接工艺包。

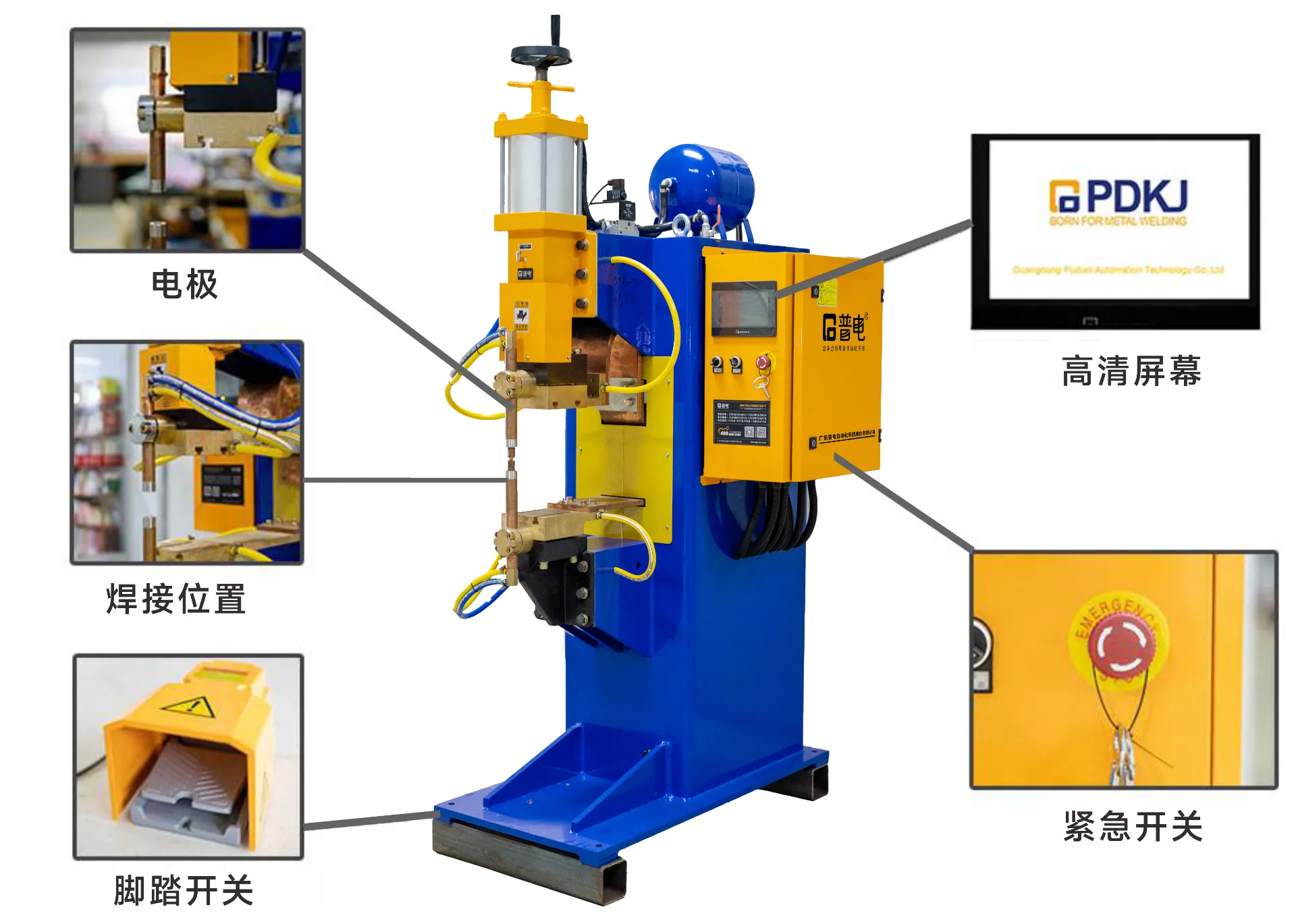

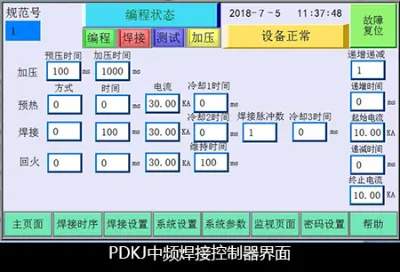

界面简洁美观，操作简便，中英文切换，焊接参数一目了然。可以编程15/31套焊接规范，固定点模式15套，机器人模式31套，具有焊点计数功能。

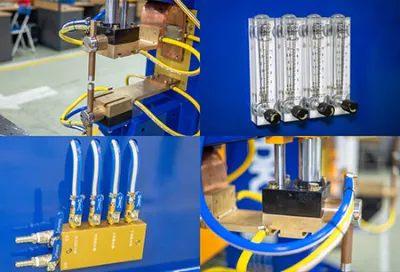

透明直观的水流量计，方便观察和调节冷却水流量。定制的防腐蚀、防老化的软水管道，使用寿命长、防止漏水事故发生。稳定适宜的温度可提高焊接质量和速度。

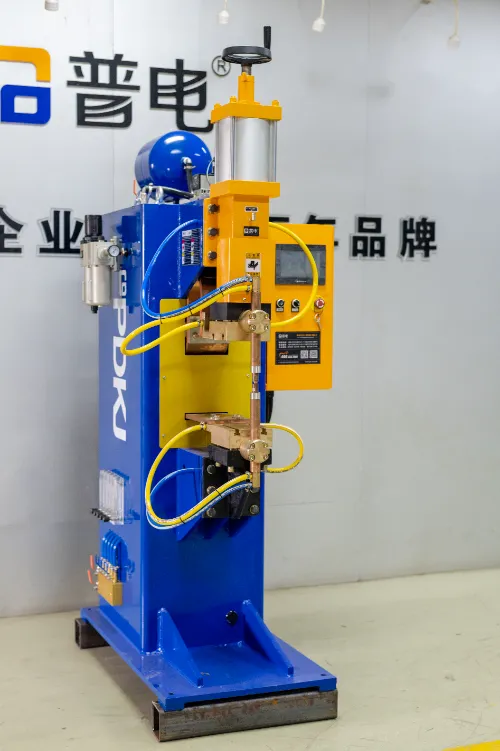

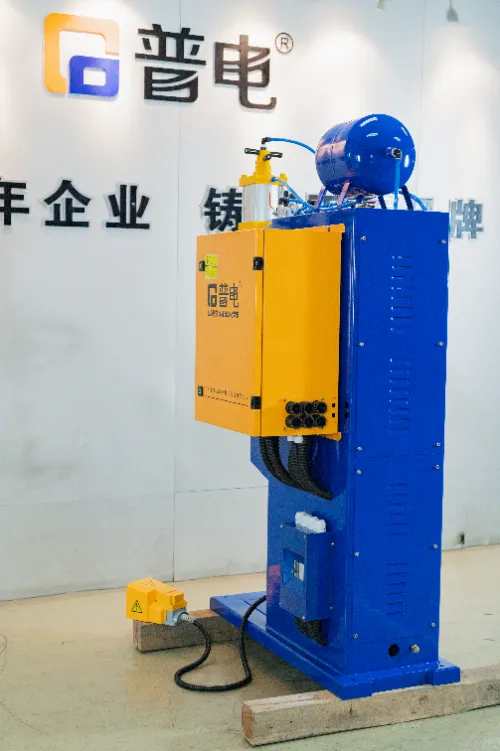

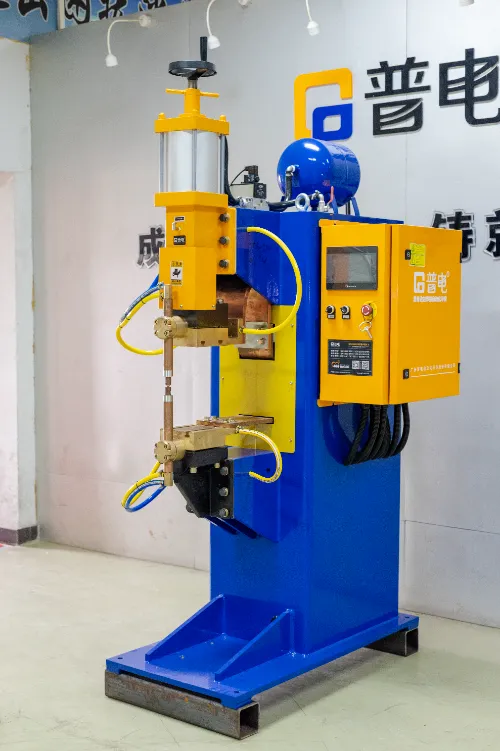

机身采用高强度加厚钢板机械结构设计，稳重刚性好，确保焊接时机身不震动，焊接大工件不晃动，高强度耐腐蚀纳米涂层机身可确保机器质量及超长使用寿命。荣获红点设计大奖，被誉为”漂亮的点焊机“

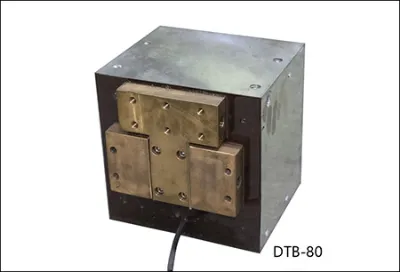

变压器采用纯铜一次、二次绕组，采用高导磁率铁芯，内部浇注优质环氧树脂，绝缘性能好，性能稳定；采用不锈钢壳体封装，外观小巧美观。整流元件采用大功率ABB二极管，性能稳定，效率高，是普电点焊机最可靠的心脏。

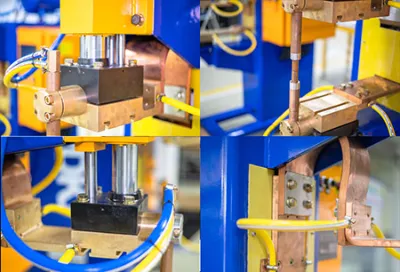

焊接平台采用含铜量高达95%的高导电黄铜材料，集成电极电压机构、气路短、结构紧凑、反应速度快，安装维护更方便。电极间行程可调，可大大提高焊接速度。内部采用水冷循环散热，可快速更换焊接夹具和电极头。

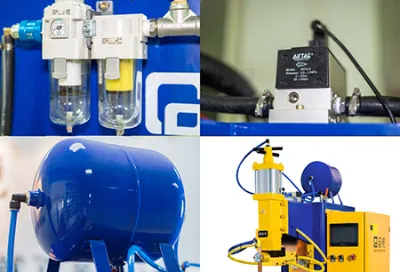

专为焊接开发的第七代稳压气瓶，具有响应速度快、气压高、使用寿命长等特点，满足高速焊接的需求；稳压气瓶换向阀采用SMC/AirTAC三通阀体，响应速度快、流量大，满足高速焊接的要求。

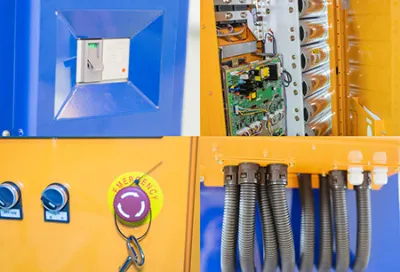

外壳配有 LS 空气开关，电路设计完全符合电气设备空气间隙的湿度击穿电压标准。焊机配有紧急停止按钮。所有电气设计严格遵照中国、欧盟和北美安全标准。
| 参数 | DTB-80 | DTB-160 | DTB-240 |
| 额定容量 | 80kVA | 160kVA | 240kVA |
| 输入电源 | 3Ф380V | 3Ф380V | 3Ф380V |
| 最大短路电流 | 25kA | 35kA | 50kA |
| 负载持续率 | 20% | 20% | 20% |
| 控制方式 | 初/次级恒流 | 初/次级恒流 | 初/次级恒流 |
| 逆变频率 | 1000HZ | 1000HZ | 1000HZ |
| 最大加压力 | 6000N | 6000N | 12000N |
| 电极行程 | 80mm | 80mm | 100mm |
| 冷却水流量 | 12L/min | 12L/min | 14L/min |
| 焊接能力/铝板 | 2.0+2.0mm | 2.5+2.5 mm | 3.0+3.0 mm |
| 焊接能力/碳钢 | 2.5+2.5mm | 3.0+3.0 mm | 4.0+4.0 mm |
| 臂伸尺寸 | 500 × 250mm | 500 × 250mm | 500 × 350mm |
| 电极臂尺寸 | ￠59 × 173mm | ￠59 × 173mm | ￠74 × 195mm |
| 电极握杆尺寸 | ￠24.6 × 180 mm | ￠24.6 × 180 mm | ￠31.6 × 250 mm |
| 电极头尺寸 | ￠16 × 50 mm | ￠16 × 50 mm | ￠20 × 60 mm |
| 净重/总重 | 336/392kg | 384/440kg | 733/809kg |
| 外形尺寸 | 1180x750x1830mm | 1180x750x1830mm | 1200x870x2070mm |
| 参数 | DTB-280 | DTB-340 | DTB-450 |
| 额定容量 | 280kVA | 340kVA | 450kVA |
| 输入电源 | 3Ф380V | 3Ф380V | 3Ф380V |
| 最大短路电流 | 65kA | 80kA | 100kA |
| 负载持续率 | 20% | 20% | 20% |
| 控制方式 | 初/次级恒流 | 初/次级恒流 | 初/次级恒流 |
| 逆变频率 | 1000HZ | 1000HZ | 1000HZ |
| 臂伸尺寸 | 500 × 250mm | 500 × 250mm | 500 × 350mm |
| 加压力 | 12000N | 12000N | 12000N |
| 电极行程 | 100mm | 100mm | 100mm |
| 冷却水流量 | 14L/min | 16L/min | 20L/min |
| 焊接能力/铝板 | 3.5+3.5mm | 4.0+4.0mm | 5.0+5.0mm |
| 焊接能力/碳钢 | 4.5+4.5mm | 5.0+5.0mm | 6.0+6.0mm |
| 电极臂尺寸 | ￠74x195mm | ￠74x195mm | φ 74x195mm |
| 电极握杆尺寸 | ￠31.6x250mm | ￠31.6x250mm | ￠31.6x250mm |
| 电极头尺寸 | ￠20 x60 mm | ￠20 x60 mm | ￠20 x60 mm |
| 净重/总重 | 820kg/896kg | 900kg/976kg | 980kg/1056kg |
| 外形尺寸 | 1200x870x2070mm | 1200x870x2070mm | 1200x870x2070mm |
推荐功率小于等于160kVA点凸焊机选配使用

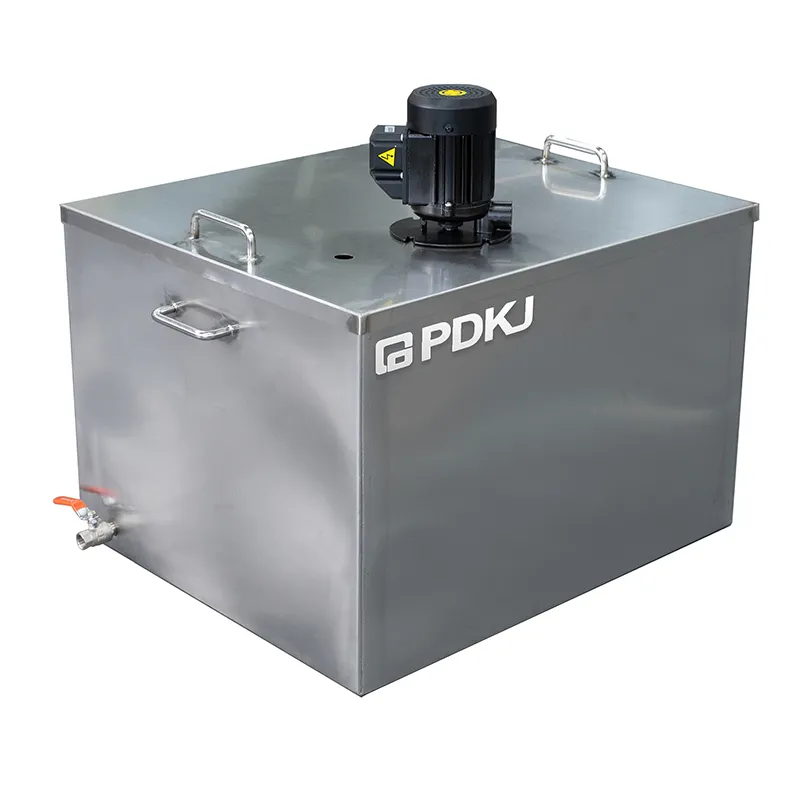

大容量水箱，不锈钢外壳利于散热，配合大功率水泵，使用常温水循环冷却。此标配冷却组件能满足一般强度的焊接作业。使点焊机保持在最佳的工作温度，可以提高焊接质量和焊接精度，延长机器的使用寿命。
气温低于0℃时，请使用防冻液

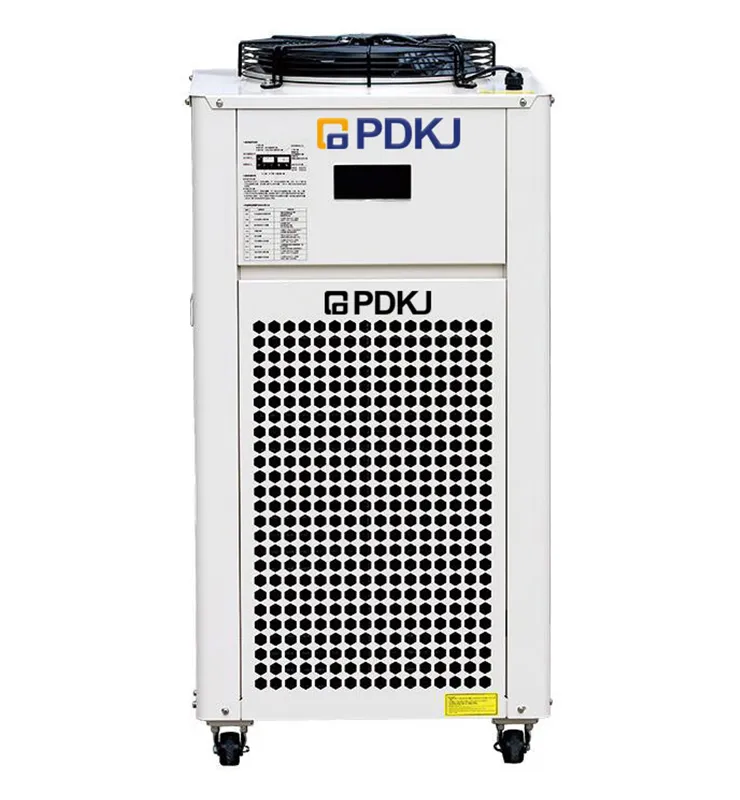

推荐170kVA以上点凸焊机选配使用
1、立式顶出风设计，安装、维护方便。
2、 优质品牌制冷元件，控制精度为±1.0℃～±3.0℃；
3、 不锈钢多级离心泵及不锈钢水箱，PVC连接材料，无锈蚀之忧；
4、 多种报警保护功能并提供无源信号输出；
5、 自主研发生产中英双语智能温控器，多种设定和故障提示功能，操作简单方便。
6、 纯水过滤保护装置，保证设备运行安全。
此高级冷却组件能满足超高强度的焊接工作。
使点焊机保持在最佳的工作温度，可以提高焊接质量和焊接精度，延长机器的使用寿命。
气温低于0℃时，请使用防冻液

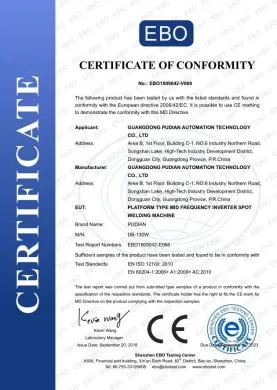

● ISO9001国际质量体系认证，国家CCC认证，控制软件著作版权;
