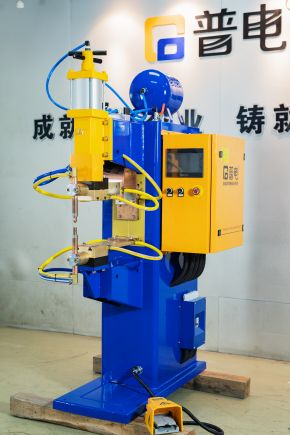

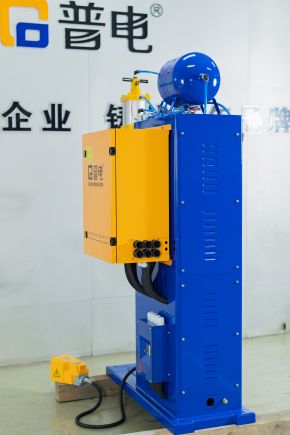

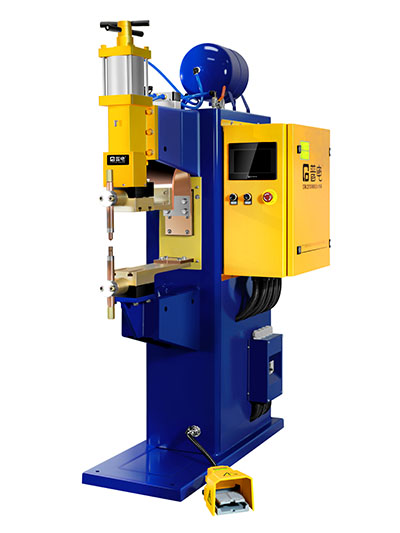

工艺：节能、节电、高效、运行成本低、焊接质量高。 产品概述：中频逆变直流点焊机将工频（50Hz）交流转换为中频（1000Hz）直流输出。其时间分辨率高于工频分辨率，控制精度也有所提高，输出电流不受二次输出电路变化的影响。热效率高，输出功率比大，焊接质量好。与传统的工频焊机相比，逆变式中频直流焊机具有高效节能的特点。这是电阻焊领域的一次技术革命突破。
适用：特别适用于铝、铜、镀锌板、碳钢、镍、钨等金属材料、高温漆包线、软连接、电感线圈的焊接。广泛应用于汽车及汽车零部件制造、新能源动力电池、光电通讯、电光源、压缩机、五金、家具、厨具等金属制品的焊接。
无需技能培训，操作简单，新手上岗也能轻松掌握。
无需技能培训，操作简单，新手上岗也能轻松掌握。
正常使用情况下，一台点焊机寿命超过20年
正常使用情况下，一台点焊机寿命超过20年
焊点表面氧化和变形很少，甚至“无痕”，焊接牢固质量好
焊点表面氧化和变形很少，甚至“无痕”，焊接牢固质量好

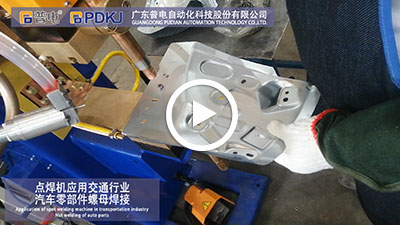

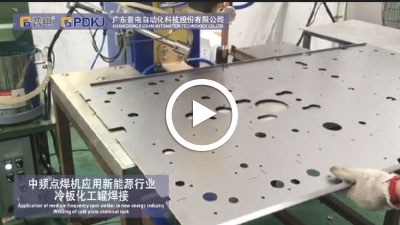

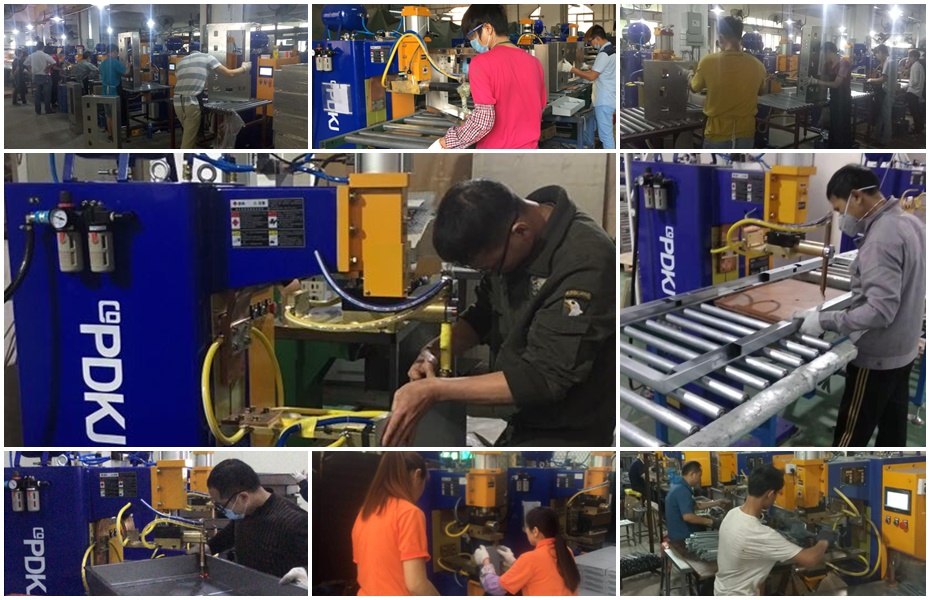

金属箱柜、汽车零部件、紧固件、电子元器件、仪器仪表、电池点焊、五金点焊、电气开关、端子线、线网、网筐等
金属箱柜、汽车零部件、紧固件、元器件、仪器仪表、电池点焊、五金点焊、电气开关、端子线、线网、网筐等
功率大，打点速度快，耗费时间短焊接效率高
功率大，打点速度快，耗费时间短焊接效率高
不仅可单独使用，还可以无缝衔接在工业自动化生产线上
不仅可单独使用，还可以无缝衔接在工业自动化生产线上
输出电流为直流，电流平滑，电感电抗为零。工作频率1000Hz，时间控制精度1ms。

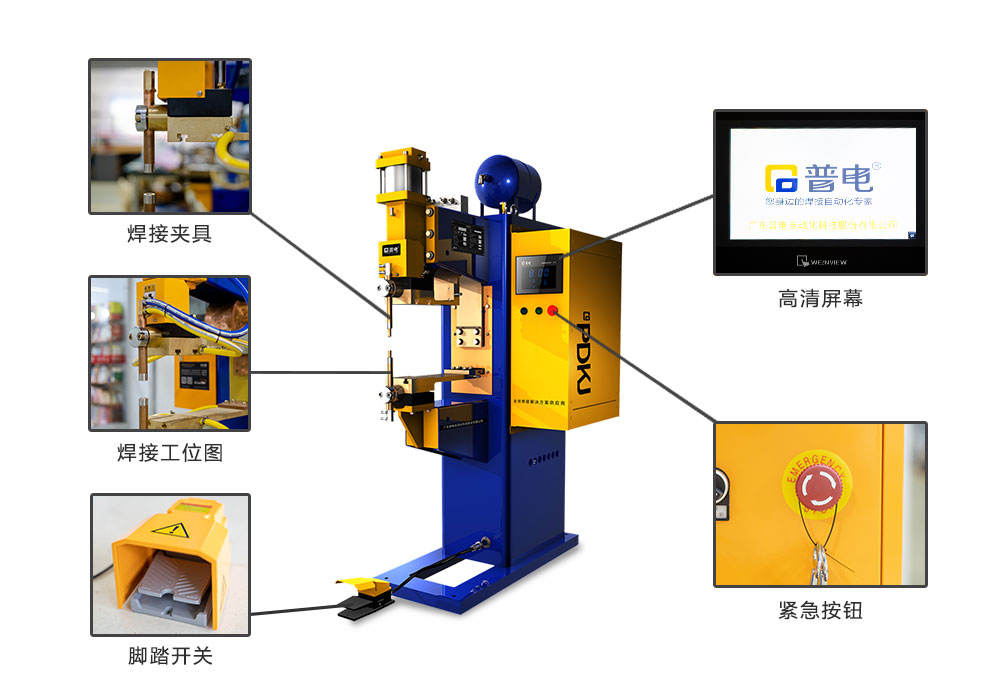

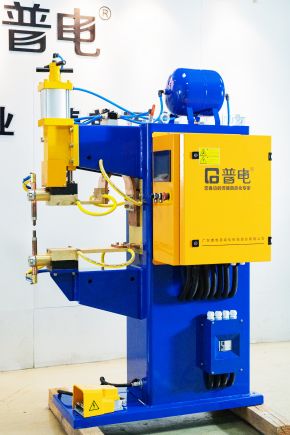

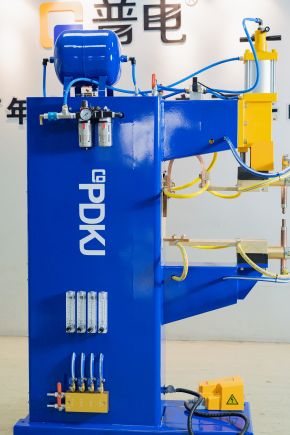

机身采用钢板机械结构设计，美观、刚性好，确保焊接质量稳定。

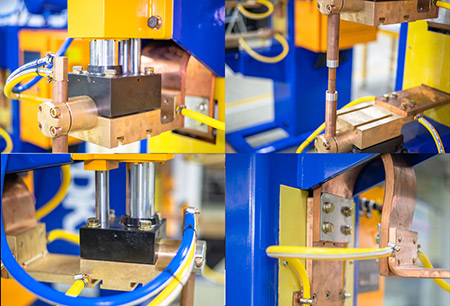

电极电压机构集成，气路短，结构紧凑，反应速度快，安装维护更方便。
二次电路采用优质导电材料，大大降低了电路阻抗。

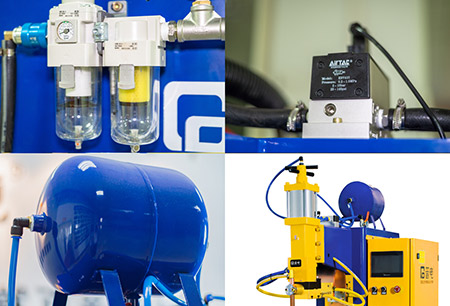

气缸换向阀采用进口品牌，响应速度快，流量大，使用寿命长，满足高速管理的要求。
标准件采用品牌，使焊机整体质量达到标准。
配有中频焊接控制器和电流闭环控制，可高速控制实际焊接电流。

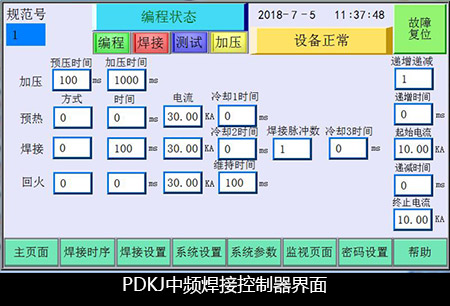

大屏幕液晶屏界面，中英文切换显示。
优质高效的焊接能力，功率因数高达98%，三相输入负载平衡，大大降低了对用户电网的影响。

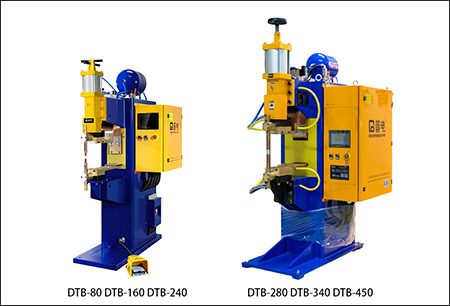

| 参数 | DTB-80 | DTB-160 | DTB-240 |
| 额定容量 | 80KVA | 160KVA | 240KVA |
| 输入电源 | 三相 φ 380V | 三相 φ 380V | 三相 φ 380V |
| 短路电流 | 25KA | 35KA | 50KA |
| 负载持续率 | 20% | 20% | 20% |
| 控制方式 | 初/次级恒流 | 初/次级恒流 | 初/次级恒流 |
| 逆变频率 | 1000HZ | 1000HZ | 1000HZ |
| 加压力 | 6000N | 6000N | 12000N |
| 电极行程 | 60mm | 60mm | 100mm |

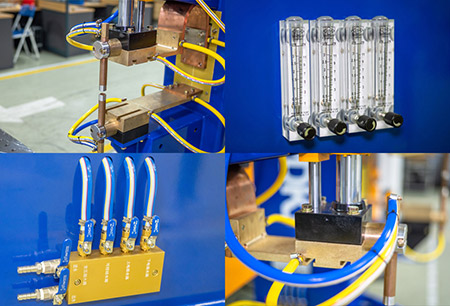

| 冷却水流量 | 12L/min | 12L/min | 14L/min |
| 焊接能力/铝板 | 2.0+2.0mm | 2.5+2.5 mm | 3.0+3.0 mm |
| 焊接能力/碳钢 | 2.5+2.5mm | 3.0+3.0 mm | 4.0+4.0 mm |
| 臂伸尺寸 | 500 × 250mm | 500 × 250mm | 500 × 350mm |
| 电极臂尺寸 | ￠59 × 173mm | ￠59 × 173mm | ￠74 × 195mm |
| 电极握杆尺寸 | ￠24.6 × 180 mm | ￠24.6 × 180 mm | ￠31.6 × 250 mm |
| 电极头尺寸 | ￠16 × 50 mm | ￠16 × 50 mm | ￠20 × 60 mm |
| 重量 | 350kg | 400kg | 750kg |
| 外形尺寸 | 1100×700×1730mm | 1100×700×1730mm | 1205×870×2140mm |
| 参数 | DTB-280 | DTB-340 | DTB-450 |
| 额定容量 | 240KVA | 340KVA | 450KVA |
| 输入电源 | 3 φ 380V | 3 φ 380V | 3 φ 380V |
| 短路电流 | 65KA | 80KA | 100KA |
| 负载持续率 | 20% | 20% | 20% |
| 控制方式 | 初/次级恒流 | 初/次级恒流 | 初/次级恒流 |
| 逆变频率 | 1000HZ | 1000HZ | 1000HZ |
| 臂伸尺寸 | 500 × 350mm | 500 × 350mm | 500 × 350mm |
| 加压力 | 12000N | 12000N | 12000N |
| 电极行程 | 100mm | 100mm | 100mm |
| 冷却水流量 | 14L/min | 16L/min | 20L/min |
| 焊接能力/铝板 | 3.5+3.5mm | 4.0+4.0mm | 5.0+5.0mm |
| 焊接能力/碳钢 | 4.5+4.5mm | 5.0+5.0mm | 6.0+6.0mm |
| 电极臂尺寸 | φ 74x195mm | φ 74x195mm | φ 74x195mm |
| 电极握杆尺寸 | φ 31.6 × 250mm | φ 31.6 × 250mm | φ 31.6 × 250mm |
| 电极头尺寸 | φ 20x60mm | φ 20x60mm | φ 20x60mm |
| 重量 | 820kg | 900kg | 980kg |
| 外形尺寸 | 1205*870*2140mm | 1205*870*2140mm | 1205*870*2140mm |
| 序号 | 名 称 | 数量 | 单位 | 备 注 |
| 1 | 中频逆变直流点凸焊机 | 1 | 台 | 标配 |

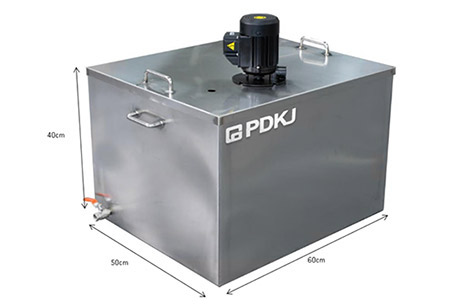

| 2 | 水箱（含水泵） | 套 | 台 | 标 配 |
| 3 | 大弯电极/中弯电极/小弯电极各1个 | 各1 | 个 | 标配 |
| 4 | 安装工具 | 1 | 套 | 标配 |
| 5 | 电极头φ13（平&尖） | 3 | 套 | 标配 |
| 6 | 木箱 | 1 | 个 | 标配 |
| 7 | 装箱单 | 1 | 本 | 附件 |
| 8 | 验收单 | 1 | 本 | 附件 |
| 9 | 保修卡 | 1 | 本 | 附件 |
| 10 | 送货单 | 1 | 本 | 附件 |
● ISO9001国际质量体系认证，国家CCC认证，控制软件著作版权;
● 产品均获得欧盟CE出口认证和北美CSA安全认证。
● 16年行业经验，65000+焊接工件案例，在金属焊接领域不断研发和创新；
● 人均本科以上学历，自有研发生产基地，成立博士后工作站。
● 6000平米厂房，拥有多条大型CNC数控精密加工生产线；
● 坐落松山湖，毗邻华为，年产能超过5000台焊接设备。
● 建立快反机制，客服7*24小时在线，15分钟响应，24小时输出解决方案；
● 提供产品使用培训，完善的售前、售中、售后服务，免费工程师跟踪打样产品。
